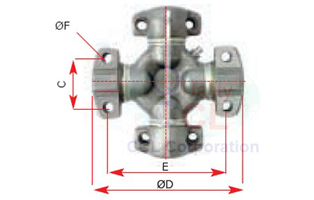

Cruzetas - Figura 5

Fixação: 4 Mancais por Parafusos
Código CCL | FIG. | SPICER | SIMILAR | SIMILAR | Diametro B | Comp. A1 | Comp. A2 | Comp. C | Comprimento D | Comp. E | Diametro Ø F | Lubrif. Ponto |
---|---|---|---|---|---|---|---|---|---|---|---|---|
2914 | 5 | 5-4143X | CZ-110 | CR1906 | 36,5 | 107,9 | 87,2 | 9 | A | |||
2915 | 5 | 5-5000X | CZ-174 | CR1923 | 42,8 | 115 | 88,8 | 3/8" | A | |||
2938 | 5 | 5-5177X | CZ-115 | CR1911 | 42,8 | 115 | 88,8 | 10,4 | AB | |||
2916 | 5 | 5-6000X | CZ-126 | CR1914 | 42,8 | 140,5 | 114,3 | 3/8" | A | |||
2917 | 5 | 5-6102X | CZ-178 | CR1927 | 42,8 | 140,5 | 114,3 | 3/8" - 10,4 | A | |||
2918 | 5 | 5-6106X | CZ-109 | CR1905 | 42,8 | 140,5 | 114,3 | 10,4 | A | |||
2919 | 5 | 5-7000X | CZ-111 | CR1907 | 49,2 | 148,4 | 117,5 | 7/16" | A | |||
2920 | 5 | 5-7105X | CZ-113 | CR1909 | 49,2 | 148,4 | 117,5 | 13,4 | A | |||
2921 | 5 | 5-7202X | CZ-145 | CT-17100 | 49,2 | 148,4 | 117,5 | 7/16" - 13,4 | A | |||
2948 | 5 | 5-8200X | CT-11085 | 49,2 | 206,2 | 174,6 | 7/16" | A | ||||
2938 | 5 | 5-15178X | CZ-123 | CR1912 | 42,8 | 115 | 88,8 | 10,4 | AB | |||
2922 | 5 | 7H3958 | CZ-142 | CR1919 | 71,5 | 209,5 | 168,8 | 14 | A | |||
2923 | 5 | 6H2579 | CAT | CT13045 | 49,2 | 206,2 | 174,6 | 13 | A | |||
2943 | 5 | 2V7153 | CZ-143 | CR1920 | 71,5 | 165,1 | 123,8 | 13,5 | M | |||
2945 | 5 | 7K0442 | CZ-144 | CR1921 | 71,5 | 165,1 | 123,8 | 1/2" | M | |||
3204 | 5 | CZ-179 | CR1928 | 33,3 | 79,2 | 59,6 | 8,5 | B | ||||
2955 | 5 | CZ-125 | CR1913 | 33,3 | 79,2 | 59,6 | 5/16" - 8,5 | B | ||||
2942 | 5 | 73125068 | CZ-173 | CR1922 | 36,5 | 90,5 | 69,5 | 9 | B | |||
2643 | 5 | 2801913M91 | MASSEY | CT-23440 | 49,2 | 130 | 104,1 | 11,1 | A | |||
2967 | 5 | 9C0397 | - | - | - | 4LWT | - | 49,2 | 135,0 | 108,0 | 7/16" | A |
2968 | 5 | 9C0398 | - | - | - | 2HWD/2LWT | - | 49,2 | 135,0 | 108,0 | 7/16"-11,9" | A |
3201 | 5 | 6S0706 | - | - | - | 4HWD | - | 88,9 | 173,0 | 222,2 | 16,0 | A |
3204 | 5 | CZ-179 | CR1928 | 4LWD | - | 33,3 | 79,2 | 59,5 | 8,5 | B | ||
3205 | 5 | 5.4140X | CZ-132 | - | - | 2HWD/2LWT | - | 36,5 | 107,9 | 87,2 | 9,0-5/16" | A |
2698 | 5 | - | - | - | - | - | - | 92,1 | 212,7 | 165,1 | 16,8 | A |
3223 | 5 | 1542010002 | - | - | - | - | - | 50,0 | 208,0 | 180,6 | 12,6 | 4B |
3219 | 5 | 4E3462 | - | - | - | - | - | 88,9 | 222,2 | 173,0 | 21,0 | A |
3221 | 5 | - | - | - | - | - | - | 100,0 | 259,8 | 199,9 | 21,0 | A |
3215 | 5 | Asa baixa | Passante | - | - | - | - | 42,8 | 115,0 | 88,9 | 10,4 | A |
